建材行业砂石骨料分级，生产机制砂。水泥、石膏粉等粉状物料的除杂。化工行业
高频振动与水力协同
机械激振：双振动电机（50-60Hz）产生直线高频振动（振幅0.5-3mm），驱动筛面快速抛掷物料，实现颗粒分层。
水力冲洗：0.3-0.5MPa高压水幕形成薄层料流，剥离黏附细粒，提升透筛效率（如处理黏湿煤泥时回收率＞90%）。
分级/脱水过程
分层：粗颗粒因振动加速度差异上浮，细粒下沉接触筛网。
透筛：符合孔径的颗粒通过筛板，未透筛物料由筛端排出。
脱水：高频振动加速游离水脱离，配合筛下真空抽吸系统（真空度-0.05MPa），使滤饼含水率降至18%以下。
| 环境挑战 | 技术解决方案 | 性能指标 |
|---|---|---|
| 温差（-30℃~50℃） | 筛箱夹层通循环导热油（控温精度±2℃），筛网采用低温抗裂聚氨酯（-50℃弹性模量保持率＞80%） | 阿勒泰冬季稳定运行 |
| 高盐碱水质（pH 9-12） | 接触部件采用2205双相不锈钢（耐点蚀当量PREN≥35），密封件用氟橡胶（耐碱等级A级） | 使用寿命延长至碳钢的4倍 |
| 强风沙（TSP＞2mg/m³） | 全封闭结构+负压除尘（过滤效率99.9%），进料口设旋风分离器 | 作业区粉尘浓度＜3mg/m³ |
| 高海拔（＞3000m） | 电机功率补偿15%，散热系统升级（翅片面积+30%） | 功率损耗降低18% |

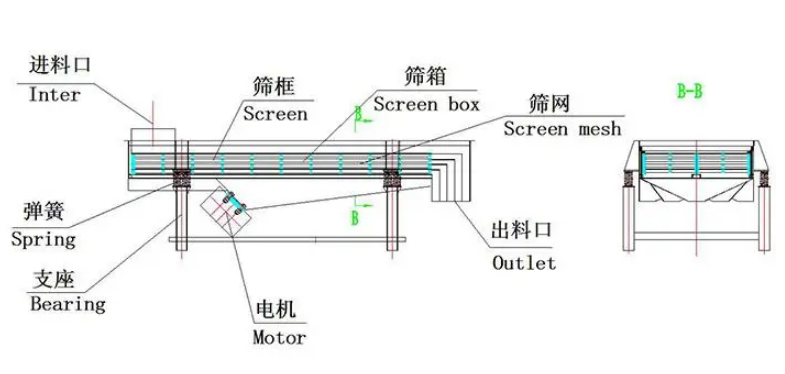

筛分模块
复合筛板：上层300μm聚氨酯防堵层（开孔率35%），下层1mm 316L不锈钢支撑网（抗拉强度≥520MPa）。
清网装置：旋转钢丝刷（转速30r/min）+超声波发生器（28kHz），防堵效率＞95%。

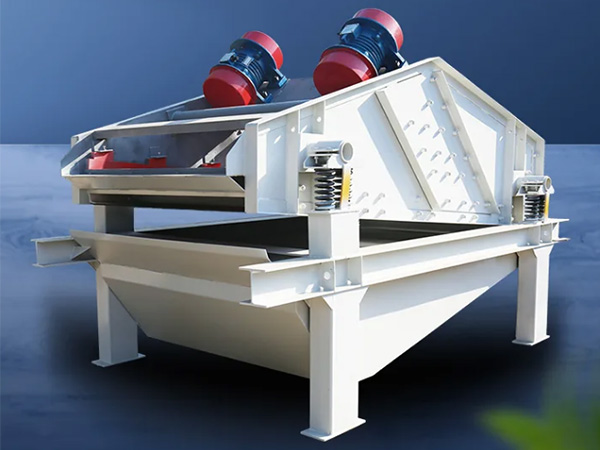

动力系统
振动单元：变频电机（7.5-45kW）+偏心块激振（激振力0-12kN线性可调）。
水力单元：多级离心泵（流量50-200m³/h，扬程60m），配备自动反冲洗功能。
智能控制系统
实时监测：料层厚度（电容传感器，精度±1mm）、筛下水浊度（在线浊度仪，0-500NTU）。
自动调节：振动频率（PID控制）、水压（0.1-0.8MPa无级调节）、筛面倾角（电动调节5°-15°）。
| 应用场景 | 处理物料 | 设备型号 | 处理量(t/h) | 关键效果 |
|---|---|---|---|---|
| 金矿尾渣脱水 | 含金细泥（-200目占85%） | GFVD-1845 | 10-15 | 滤饼含水率从35%降至16% |
| 煤矿洗水处理 | 煤泥水（浓度12-18%） | GFVD-2460 | 50-80 | 筛下水SS＜30mg/L，煤泥回收率93% |
| 光伏硅料分级 | 碳化硅微粉（D50=15μm） | GFVD-1020 | 2-5 | 分级精度d97≤30μm |
| 油田压裂砂回收 | 含泥石英砂（40-70目） | GFVD-1530 | 20-30 | 含泥量从7%降至0.2% |
| 指标 | GFVD水力筛 | 传统脱水筛 | 离心机 |
|---|---|---|---|
| 能耗 | 1.2-1.8kW·h/t | 2.5-3.5kW·h/t | 4.0-6.0kW·h/t |
| 脱水率 | 含水率≤18% | 含水率22-28% | 含水率15-20% |
| 维护成本 | 0.5-0.8元/吨 | 1.2-1.8元/吨 | 2.0-3.0元/吨 |
| 占地面积 | 15-30㎡ | 40-60㎡ | 50-80㎡ |
| 适用粒径 | 0.1-3mm | 0.5-10mm | 0.02-0.5mm |
| 型号 | 筛面尺寸(m) | 功率(kW) | 特殊配置 | 适用场景 |
|---|---|---|---|---|
| GFVD-1230XJ | 1.2×3.0 | 2×7.5 | 防冻型（-40℃启动模块） | 伊犁冬季选矿厂尾矿脱水 |
| GFVD-2460XJ | 2.4×6.0 | 2×22 | 耐盐碱涂层（Cl⁻＞5000ppm） | 罗布泊钾盐矿卤水处理 |
| GFVD-3080XJ | 3.0×8.0 | 2×37 | 光伏驱动（可选配100kW光伏） | 哈密硅微粉分级生产线 |
排放标准
粉尘：封闭式设计+负压除尘，排放浓度＜5mg/m³（严于新疆DB65/3184-2023的20mg/m³限值）。
噪声：设备1米处≤75dB(A)，符合《工业企业噪声控制设计规范》（GB/T 50087-2013）。
资源化利用
脱水后尾渣用于制备环保砖（掺量40%），在准东煤矿项目中实现年消纳固废30万吨。
筛下水经处理后回用率＞90%，支持新疆“水资源三条红线”管控要求。
